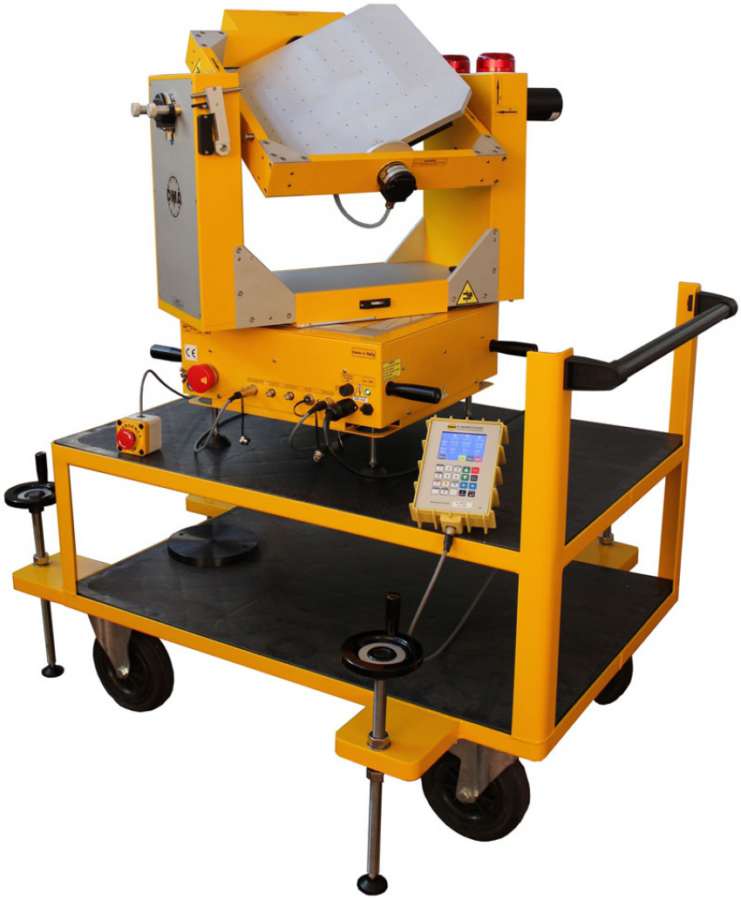

Rotačný stôl DMA MTG7

Trojosový rotačný stôl MTG7 je určený na kalibráciu a skúšanie gyroskopických prístrojov. Medzi základné funkcie patrí presné nastavenie rýchlosti, zrýchlenia a polohy pre každú os nezávisle. Prístroj ďalej rýchlo vyhľadáva nulovú polohu. Ovládanie je umožnené cez diaľkový ovládač alebo počítač.

Rotačný stôl slúži na kalibráciu a skúšanie gyroskopických prístrojov, ako sú umelé horizonty a zatáčkomery.

Technický list | Zariadenie na webe výrobcu

Viac informácií

Čím tento rotačný stôl vyniká

Skvelé riadenie pohybu a uhlov

Mikroprocesorom riadený systém riadenia pohybu.
Nezávislé riadenie 3 uhlov a 3 rýchlostí.

Bezpečnostné prvky

Tlačidlá núdzového zastavenia – miestne i diaľkové.
Zaťaženie až 16 kg, využívať môžete montážnu plochu 400 mm x 400 mm.

Viac informácii

Ovládanie zariadenia

Diaľkový ovládač s dotykovým displejom a klávesnicou.
Všetky dôležité požadované aj merané hodnoty sú zobrazené súčasne, bez potreby zmien v menu.

Možnosť automatizácie cez komunikačné rozhranie RS232.
Nastaviteľné bezpečnostné limitné hodnoty.
Rozhranie ARINC429.

Nadväznosť zariadenia na presnejšie etalóny

Súčasťou dodávky je protokol o výstupnej kontrole obsahujúci aj výsledky kalibrácie.

Dopyt na zariadenie

Funkcie zariadenia

Otáčanie v ose X	−90° až 90°
Otáčanie v ose Y	−90° až 90°
Otáčanie v ose Z	−360° až 360°

Presnosť merania a meracie rozsahy

Presnosť polohy	0,07°
Rozlíšenie polohy	0,01°
Presnosť rýchlosti	0,1°/s
Rozlíšenie rýchlosti	0,1°/s
