Uhlomer DMA IAC90

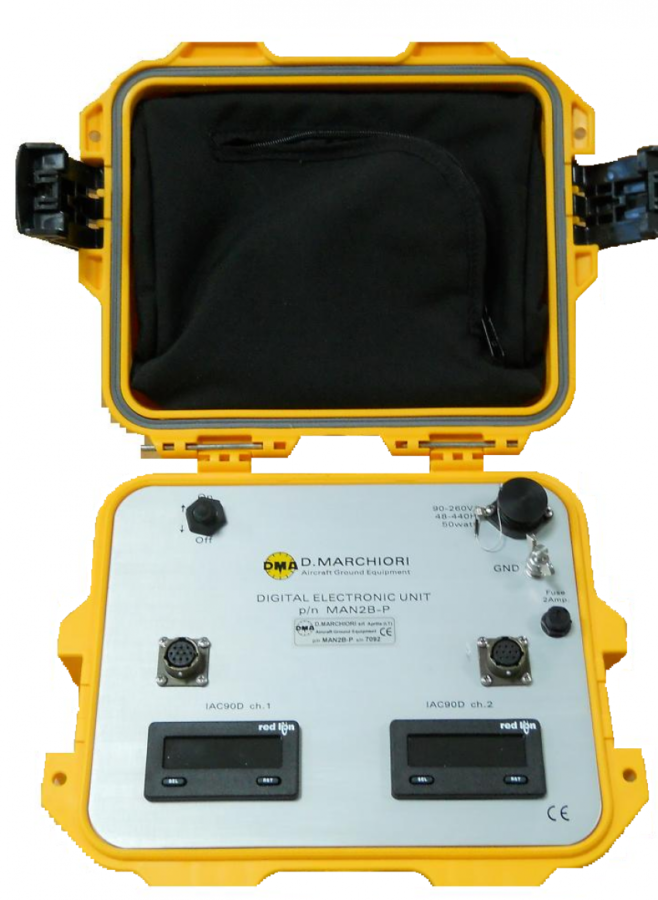

Uhlomer IAC90 je elektromechanický prístroj na meranie relatívnej rotácie medzi pohyblivými časťami lietadiel. Štyri rôzne ovládacie jednotky (MAN2B, MAN4B, MAN8B alebo MAN16B) umožňujú súčasné odčítanie hodnoty z 2, 4, 8 alebo 16 uhlomerov.

S pomocou zariadenia možno merať relatívnu rotáciu medzi pohyblivými časťami lietadiel.

Viac informácií

Technický list | Kalibrátor na webe výrobcu


Čím tento uhlomer vyniká

Vysoké rozlíšenie

  • Odpočet uhla na stupnici s analógovým prevodníkom (prípadne digitálne enkodérom s vysokým alebo stredným rozlíšením).
  • Enkodér s vysokým rozlíšením (0,025°).
  • Ovládacie jednotky majú komunikačné rozhranie RS232.

Spôsob upevnenia

  • Dva typy upevňovacích dosiek: na skrutky a s prísavkou (nutný zdroj vákua).
  • Mechanické a elektrické nulovanie.

FUNKCIE UHLOMERA


Ovládanie uhlomera

Mechanické odčítanie.

Odčítanie cez ovládacie jednotky MANxB.


Nadväznosť uhlomera na presnejšie etalóny

Dostanete od nás protokol o výstupnej kontrole, ktorý obsahuje aj výsledky kalibrácie.

DOPYT NA UHLOMER


Funkcie uhlomera

Tento uhlomer meria relatívnu rotáciu medzi pohyblivými časťami lietadiel.


Presnosť merania a meracie rozsahy

Rozsah −90° až 90°
Presnosť mechanickej stupnice ±0,1°
Celková presnosť s potenciometrom ±0,3°
Celková presnosť s enkodérom stredného rozlíšenia ±0,2°
Celková presnosť s enkodérom vysokého rozlíšenia ±0,12°
Rozlíšenie mechanickej stupnice ±0,1°
Rozlíšenie potenciometra ±0,01°
Rozlíšenie enkodéru stredného rozlíšenia ±0,1°
Rozlíšenie enkodéru vysokého rozlíšenia ±0,025
Translačné vplyvy na presnosť uhla ≤0,05°
Priečne odchýlky rovinného pohybu <20 mm

Dopyt na uhlomer DMA IAC90
